Description
详细参数表
| 参数名称 | 参数数值 | ||
| 产品型号 | PCI-5154 | ||
| 制造商 | National Instruments（NI） | ||
| 产品类别 | 高速 PCI 数字化仪 / PC 示波器 | ||
| 输入通道 | 2 通道同步采样 | ||
| 实时采样率 | 2 GS/s（单通道） | ||
| 等效采样率 | 20 GS/s（RIS 模式，重复信号） | ||
| 模拟带宽 | 1 GHz（-3 dB，保证值 ≥ 900 MHz） | ||
| 垂直分辨率 | 8-bit | ||
| 输入阻抗 | 软件可选：50 Ω ±2 % 或 1 MΩ ±1 %（50 Ω 时 VSWR ≤1.27） | ||
| 输入范围 | 50 Ω：0.1–10 Vpp；1 MΩ：0.1–20 Vpp；共 11 档 | ||
| 输入耦合 | AC / DC / GND（AC 仅限 1 MΩ） | ||
| 存储深度 | 8 MB / 64 MB / 256 MB 每通道（订货时选择） | ||
| 触发方式 | 边沿、窗口、迟滞、视频、数字、外部、RTSI/PFI | ||
| 外部触发 | ±5 V、DC 耦合、1 MΩ | 22 pF | |
| 数据接口 | PCI 32-bit、33 MHz（3.3 V/5 V 通用） | ||
| 功耗 | 23.25 W（典型） | ||
| 工作温度 | 0 °C – 55 °C（IEC 60068-2-1/-2） | ||
| 存储温度 | -40 °C – 71 °C | ||
| 湿度 | 10 % – 90 % RH（非冷凝） | ||
| 尺寸 | 14.0 cm × 0.8 cm × 4.4 cm（全高 PCI 板卡） | ||
| 重量 | 439 g（15.5 oz） | ||
| 驱动软件 | NI-SCOPE ≥3.5（支持 LabVIEW、LabWindows/CVI、.NET） | ||
| 校准周期 | 2 年外部校准，预热 15 min | ||
| 认证 | CE、UL、CSA、IEC 61010-1，符合 A 类 EMC |

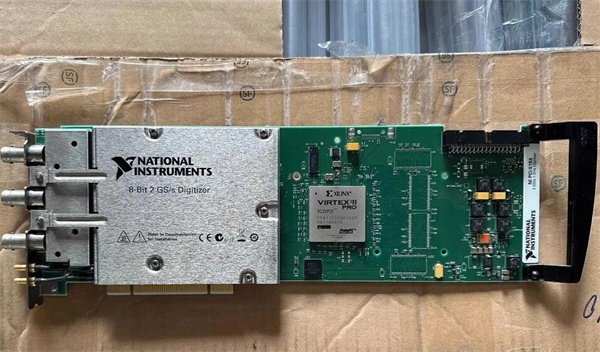

NI PCI-5154
产品简介
NI PCI-5154 是一款基于 PCI 总线的 1 GHz 带宽、2 GS/s 高速示波器，专为捕捉纳秒级边沿的瞬态信号而设计。它提供 2 路同步采样通道、8-bit 分辨率与 256 MB 大容量板载内存，可在单块板卡内完成多通道高速信号采集、眼图/抖动分析以及频域功率谱测量，广泛应用于通信、汽车电子、半导体、航天/国防及生命科学行业的自动化测试 。
核心优势与技术亮点
超高带宽与采样率
1 GHz 模拟带宽 与 2 GS/s 实时采样 确保一次触发即可完整捕获高频瞬态信号 。
20 GS/s 等效采样（RIS 模式）通过随机交错采样技术，对重复信号实现更高有效采样率，适用于眼图、抖动分析 。
大容量存储与流盘
256 MB 每通道板载内存，支持 >1 s 的 2 GS/s 连续采集 。
PCI 流盘模式 可将数据实时上传至主机内存或磁盘，实现分钟级长时域记录。
灵活输入与触发
双阻抗/三耦合：50 Ω/1 MΩ 软件切换，AC/DC/GND 一键选择，适配射频或通用探头 。
11 档输入范围（0.1–20 Vpp），可直接测量小信号或功率放大器输出。
8 种触发模式（边沿、窗口、迟滞、视频、外部等），并可通过 PFI/RTSI 实现多卡 <100 ps 同步 。
软件定义功能
NI-SCOPE 提供 50+ 内置测量函数，可在 LabVIEW、C/C++、.NET 中扩展至 400+ 算法；支持实时 FFT、功率谱、眼图、抖动分析 。
InstrumentStudio 零代码软前面板，可即插即用完成波形显示、测量和报告生成。
典型应用场景
| 行业 | 应用示例 |
| 通信 | 5G NR 宽带 I/Q 信号验证、MIMO 相位一致性测试 |
| 汽车电子 | ECU 点火脉冲、CAN-FD 总线完整性测试 |
| 半导体 | DDR4 眼图、时钟抖动分析 |
| 航天/国防 | 雷达脉冲串捕获、卫星链路相位噪声测试 |
| 生命科学 | 高速超声成像、光电传感器瞬态响应 |
安装调试与维护说明
安装准备
插槽：标准 PCI 32-bit/33 MHz（兼容 3.3 V/5 V）。
环境：0–55 °C、10–90 % RH；机箱需 ≥200 LFM 风冷 。
驱动：安装 NI-SCOPE 后，在 NI MAX 中完成硬件识别与自校准。
维护建议
校准周期：每 2 年一次，校准常数存储于 EEPROM 。
散热监测：板卡自带温度传感器，可在软件中实时查看运行温度。
固件更新：通过 NI MAX 一键升级，保持功能与驱动同步。
服务与保障承诺
NI 为 PCI-5154 提供三年保修及全球技术支持。设备已于 2022-12-30 进入维护期（EOL），但 NI 及授权渠道（如 Apex Waves）将继续提供备件、维修、校准与长期技术支持，保障用户投资持续可用 。
